- 솔리드웍스 구멍가공 마법사를 통해 생성된 구멍이 있는 형상을 도면으로 작성할 때, 치수 표기 방법
- 실무 솔리드웍스 팁, 도면에서 구멍 속성 표시기에 나타나는 각종 구멍 기호를 현실에 맞게 변경하는 방법 소개
솔리드웍스, 인벤터, 카티아 등과 같은 파라메트릭 3D 캐드 소프트웨어를 사용하는 이유는 여러 가지가 있을 것이다.
그중에 하나가, 부품(파트, Part) 또는 조립품(어셈블리, Assembly, Ass'y)을 자동화되고, 편리한 기능으로 신속하게 도면으로 작성할 수 있다는 장점에 이러한 비싼(?) 소프트웨어를 사용하는 것이 아닐까 생각해 본다.
일반적으로 각 분야별로 도면을 작성하는 기본적인 방법은 비슷하고, 고유의 분야에 따라 각종 도면 기호나 지시 주서는 다르게 적용되고 활용될 것이고, 같은 직종에서도 동일하지만 세세하게 도면 주서 표기법은 각 회사의 요구 사항에 따라 조금씩 다르게 사용되고 있다.
이번에 소개하는 내용이 바로, 솔리드웍스에서 도면을 작성할 때 많이 사용되는 구멍 속성 표시기를 이용할 경우, 나타나는 각종 기호를 소속된 환경에 맞게 수정하는 방법을 소개해 본다.
도면 작성에서 기본적으로 많이 사용되는 선형 치수는 거의 모든 분야에서도 동일하게 적용되고, 특별한 기교 없이 적용할 수 있다.
하지만, 구멍에 관련한 치수는 특히, 기계 관련 분야에서의 구멍이 단순한 구멍이 아니라, 종류도 여러 가지로 나눠져 있고, 각각의 구멍을 가공하는 방법도 다양하고, 도면 작성 할 때 해당 구멍에 대한 정보를 제도할 때 적절하게 잘 표기해 줘야, 도면을 참고하시는 분들이 쉽게 이해하고 접근할 수 있고, 욕도 덜 얻어먹는다.
솔리드웍스 기본 구멍 치수 형태

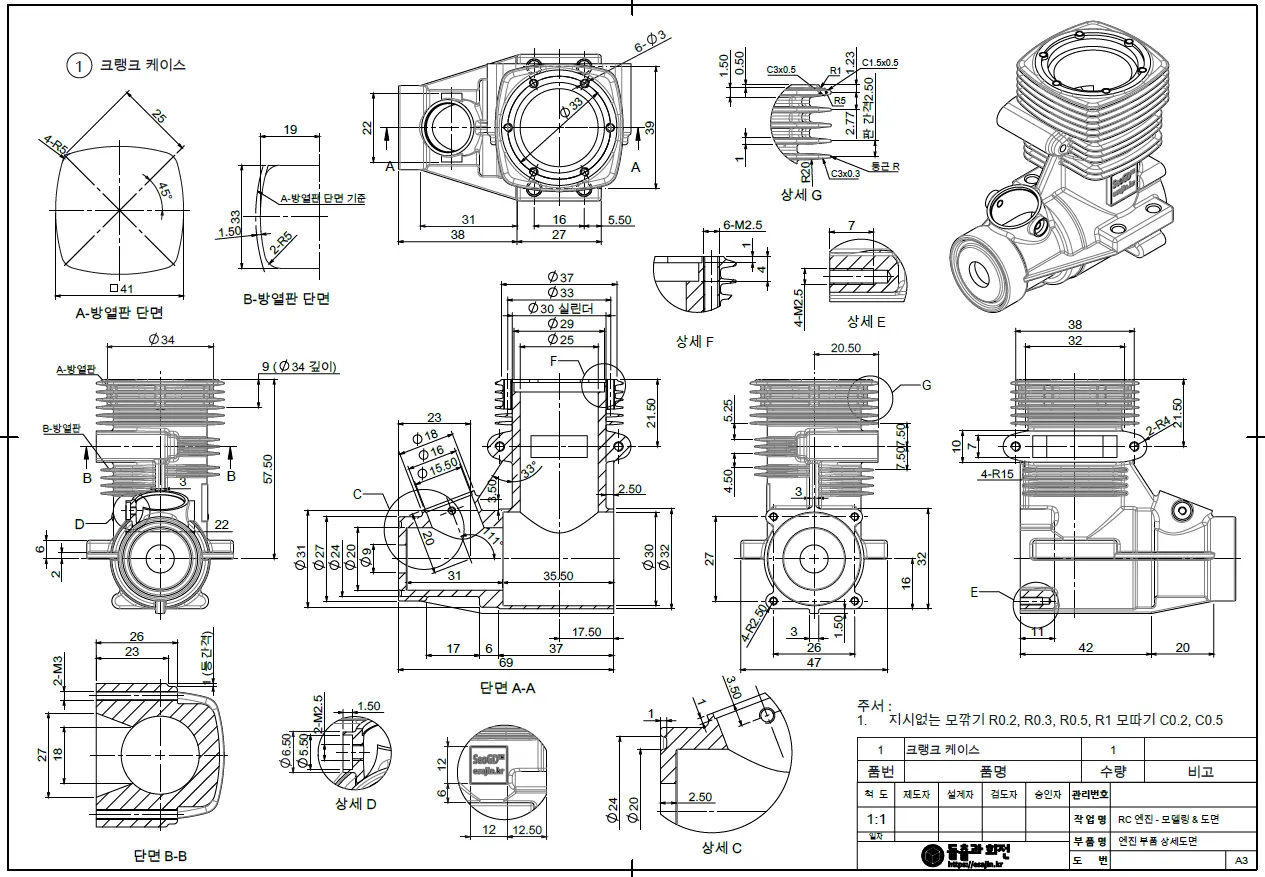

솔리드웍스 도면에서 작성된 구멍에 구멍 속성 표시기에 의해서 적용된 구멍 치수 기입 형태이지만, 실제 직무를 수행하시는 분들은 딱 봐도, "이거 이렇게 기입하면 안 되는데?"라는 말하시는 분들이 많이 있을 것이다.
그렇다. 위 그림과 같은 도면에서 구멍 치수를 기입해 놓으면, 불필요한 정보도 많고, 지금까지 봐왔던 정보와 달라 다시 이해해야 하는 부분도 있을 것이다.
물론, 각 회사에 따라 달라지겠지만, 구멍 치수를 기호로 표시하는 것보다는 문자로 표시하는 도면들이 훨씬 많은 것은 사실이다.
번호 순서대로, 구멍의 유형과 정보를 해석한다면,
- `카운터 보어 구멍`으로, 지름 `11mm` 드릴로 관통시키고, 카운터 보어는 지름 `17.5mm`로 `10mm` 깊이로 가공한다.
- `카운터 싱크 구멍`으로, 지름 `9mm` 드릴로 관통시키고, 카운터 싱크는 지름 `17.5mm`로 `92도` 각도로 가공한다.
- `일반 드릴 구멍`으로, 지름 `9mm` 드릴로 `관통`시켜 가공한다.
- `일반 드릴 구멍`으로, 지름 `9mm` 드릴로 `14mm` 깊이로 가공한다.
- `직선 탭 구멍`으로, 지름 `8.5mm` 탭 드릴로 `27.5mm`만큼 선 가공하고, `M10` 탭으로 `20mm` 깊이만큼 가공한다.
- `직전 탭 구멍`으로, 지름 `8.5mm` 탭 드릴로 관통시키고, `M10`에 `1.25mm` 피치의 탭으로 관통 가공하라는 소리다.
위와 같이 기본적으로 표시되는 정보로 해석 못하는 것은 아니지만, 불필요한 정보도 있고, 다른 CAD와 호환 시 문제가 되기 때문에 `calloutformat.txt` 파일을 수정하지 않고, 구멍 속성 표시기를 적용하기는 어려울 것이다.
그렇다고, 수많은 구멍을 일일이 일반적인 치수 기입 방법으로 적용하거나 수정하는 것도 쉬운 일은 아니다.. ㅠㅠ
calloutformat.txt 파일 경로 찾기
우선, 구멍 속성 표시기를 통해서 나타나는 정보가 담겨 있는 파일을 찾아야 한다.
인벤터 같은 경우는 엑셀 파일로 되어 있지만, 솔리드웍스는 단순한 `txt` 파일로 되어 있는 `calloutformat.txt` 파일이다.

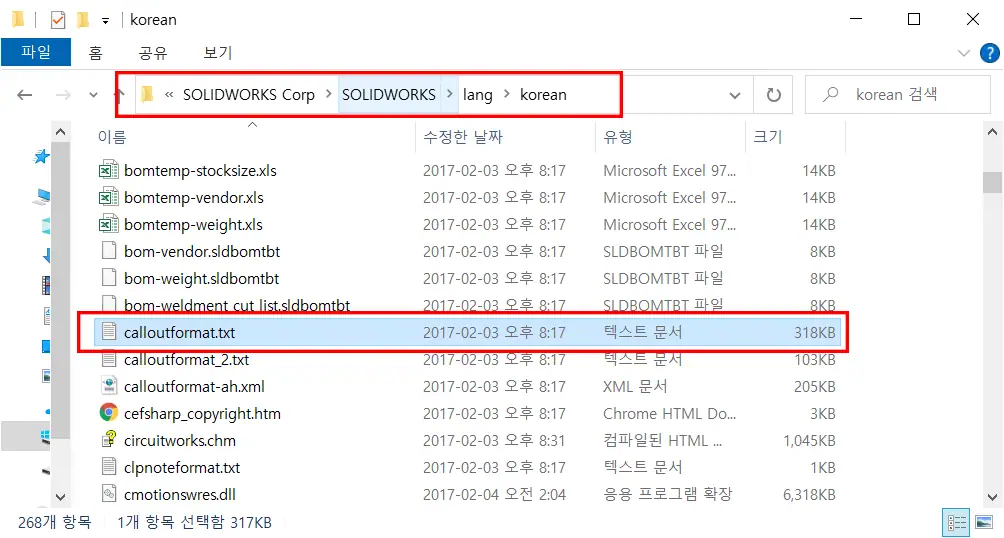

파일이 위치한 경로는 `C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\lang\korean` 폴더 안에서 `calloutformat.txt` 를 찾으면 된다.
※ 솔리드웍스가 설치된 경로에 따라 조금씩 달라질 수 있겠지만, 기본적인 경로는 같다.
calloutformat.txt 파일 확인

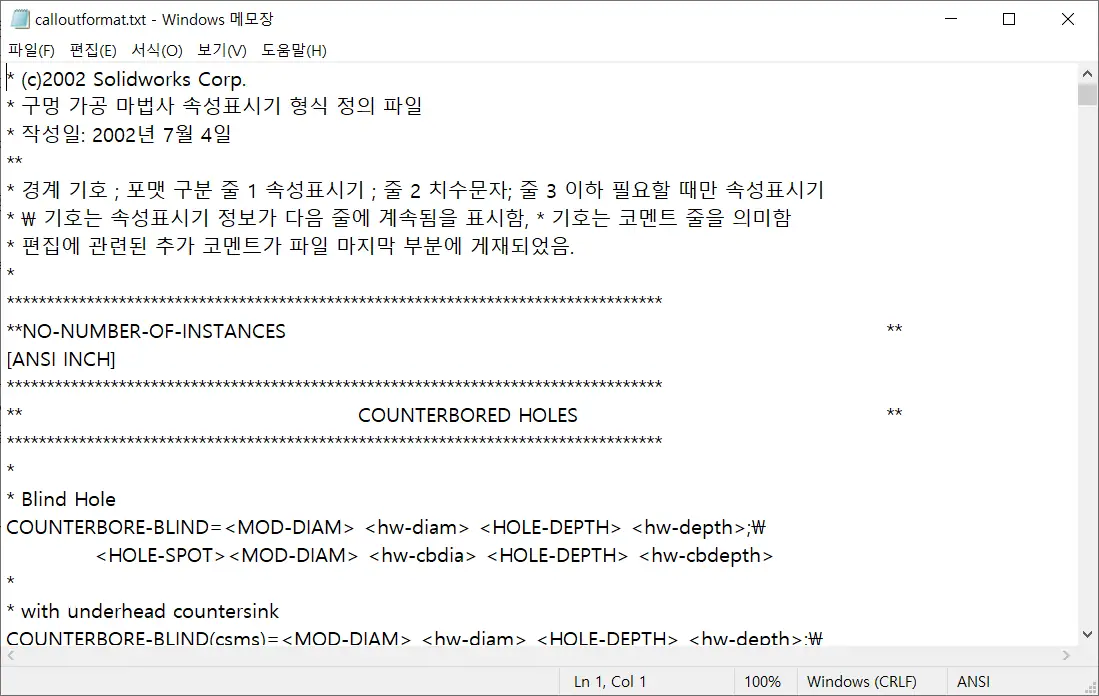

`calloutformat.txt`를 더블 클릭해서 메모장으로 파일 오픈하며, 첫 부분을 제외하고 죄다 영문으로 되어 있는 내용을 확인할 수 있다.
위 내용은 구멍가공 마법사에 의해서 생성된 구멍에 대한 정보를 구멍 속성 표시기에 의해서 기입될 속성들이다.
`calloutformat`파일 코드 속성에 대해서 대략적으로 알아본다면, `<대문자>`로 되어 있는 속성은 `구멍 속성의 기호`를 담당하고 있고, `<소문자>`는 `구멍의 각종 치수`를 담당하고 있다.
일반적인 형식으로 적용하기 위해서는 기호를 담당하는 `<대문자>`만 변경하면 된다.
속성에 따른 기호 코드
| 기호 코드 | 설명 | 도면 기호 |
| `<MOD-DIAM>` | 지름을 나타내는 기호 코드 별도로 수정하지 않는다. |
Ø |
| `<HOLE-SPOT>` | 카운터 보어 표시 기호 코드 |  |
| `<HOLE-SINK>` | 카운터 싱크 표시 기호 코드 |  |
| `<HOLE-DEPTH>` | 구멍 깊이 표시 기호 코드 |  |
| `<hw-thru>` | "관통" 텍스트 출력 코드 한글이 아닌 다른 문자로 표시할 때 변경 |
관통 표시 (THRU) |
사용자가 업무에 맞게 변경하려면, 위 코드 `<HOLE-SPOT>`, `<HOLE-SINK>`, `<HOLE-DEPTH>`, `<hw-thru>` 등 4개 정도만 알맞게 수정하면 된다.
일반/카운터 보우/카운터 싱크 속성 코드 수정
- 변경하고자 하는 속성 코드를 먼저 선택한다.

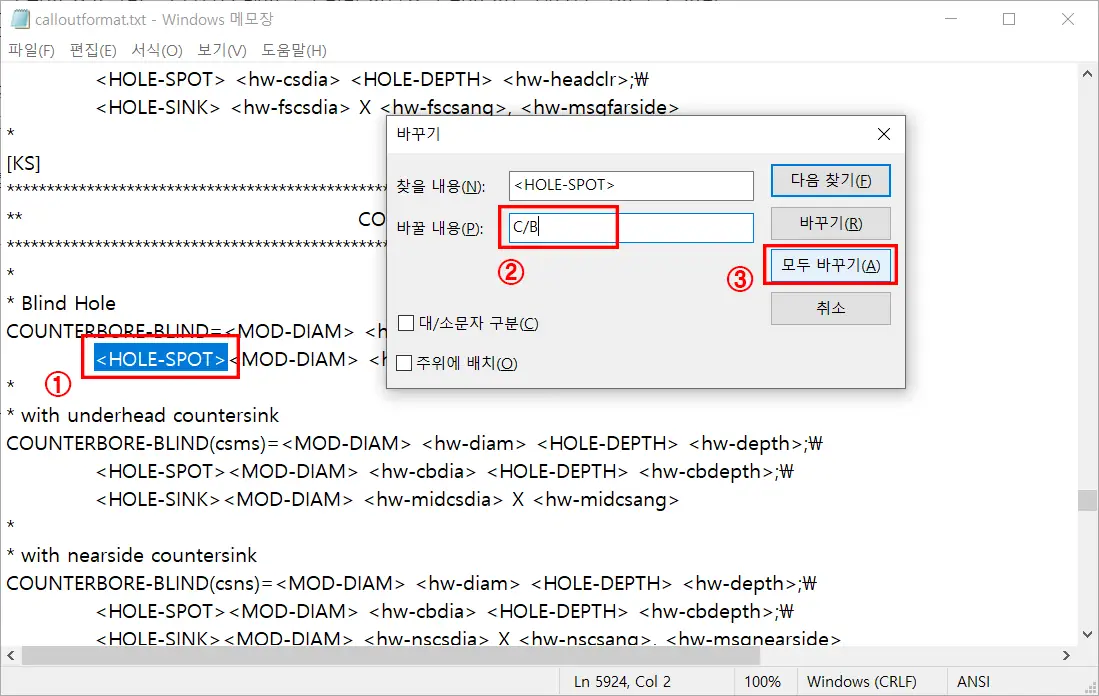

- `Ctrl + H`를 눌러 바꾸기 대화 상자에서 바꿀 내용에 변경하고자 하는 `문자`를 기입한다.
- 파일 내 동일 코드를 한 번에 다 바꾸려면, `모두 바꾸기`를 선택하고, 구멍 속성별로 별도로 변경하고자 한다면, 바꾸기를 눌러서 하나씩 변경하면 된다.
`찾기 (Ctrl + F)`를 이용해서 찾으셔도 되겠지만, 파일 내에 있는 속성들이 규격과 구멍 종류에 맞게 별도로 되어 있기 때문에 일일이 찾아가면서 변경하기는 쉽지 않을 수 있지만, 어떤 구멍 규격을 이용하던, 국내/외 도면 표기가 거의 동일하기 때문에, `바꾸기(Ctrl + H)`를 이용하는 것이 훨씬 편리할 것이다.^^
이렇게 위와 같은 방법으로 변경하고자 하는 속성 코드를 변경하면 된다.
도면 표시 약자
참고로, 각 구멍 별 실무에서 가장 많이 사용되는 도면 표기법을 살짝 알아보자.
- 관통 기호 : `THRU`, `DRILL THRU`, `D/R THRU`, `HOLD` 등
- 깊이 기호 : `DP`
- 탭 깊이 기호 : `TAP DP`, `DP`
- 카운터 보어 기호 : `C'B`, `C/B`
- 카운터 싱크 기호 : `C'S`, `C/S`
위 내용은 통상적으로 회사에서 많이 사용되는 도면 영문 약어이며, 회사들 마다, 공정에 따라 조금씩 다르게 적용되지만, 같은 의미를 담고 있다.
일반적인 카운터 보어 도면 표시법
- `Ø11 DRILL THRU`
- `C/B Ø17.5 DP10`
또는
- `Ø11 THRU`
- `Ø17.5 C'B DP10`
등으로 표시될 수 있고, 솔리드웍스에서 카운터 싱크는 깊이 입력 부분이 없고, 싱크 직경 기준으로 각도가 지정되는 형식이기 때문에 표준 도면 표기법과는 조금 다르다.
솔리드웍스 구멍 속성 표시기로 사용하는 경우
- `Ø9 THRU`
- `Ø17.5 x 92˚`
또는
- `Ø9 THRU`
- `Ø17.5 C'S 92˚`
등으로 표기하고, 일반 관통 구멍 표기는 `Ø10 THRU` 또는 `Ø11 DRILL THRU` 등으로 표기하며, 깊이 있는 일반 구멍 표기는 `Ø10 DP14`로 주로 표기한다.
`관통 탭(TAP) 구멍` 도면 표기는 `M10 THRU`으로 표기한다.
`깊이가 있는 탭(TAP) 구멍` 도면 표기는 `M10 TAP DP20` 또는 `M10 DP20`으로 표시할 수 있다.
`나사의 피치`는 일반적인 보통 나사인 경우는 피치를 표기하지 않지만, 가는 나사나 특수한 경우 `M10x1.25`로 피치를 표기할 수 있다.
탭 구멍 속성 코드 수정
탭 구멍은 앞에서 진행했던, 다른 구멍과 달리, 단순하게 코드 내용만 변경하는 것이 아니라, 불필요한 부분을 제거해야 하는 부분이 있다.
보통 `탭 구멍`(직선 탭) 도면 표시법에서는 `탭 드릴`(탭 가공하기 전, 선행으로 드릴 구멍 작성)은 표시하지 않지만, 솔리드웍스 구멍 속성 표시기는 이 탭 드릴에 대한 정보도 표기하기 때문에 이 부분을 `제거`해야 한다.
- 모든 규격에서 직선 탭 속성은 `TAPPED HOLES`에 존재한다. `Ctrl + F`로 찾을 수 있다.
- `<MOD-DIAM> <hw-tapdrldia> ~~~~~` 된 부분이 `탭 드릴 정보`를 나타내는 속성 코드
- `<hw-threaddesc> - 6H ~~~~` 된 부분이 `직선 탭 정보`를 나타내는 속성 코드이다.
간단하게 설명해서, `<MOD-DIAM> <hw-tapdrldia> ~~~~;\` 까지 지우고, `<hw-threaddesc> TAP DP ~~~~` 로 변경해 주면 끝나지만, 중요한 것은 탭 구멍의 생성 조건이 크게 3개가 있다.
첫 번째가 탭과 드릴이 깊이가 있는 경우, 두 번째가 탭과 드릴이 모두 관통인 경우, 세 번째가 탭은 깊이가 있고 드릴이 관통인 경우 이렇게 3가지의 유형을 전부 수정해야 한다.
첫 번째, 탭과 드릴이 깊이가 있는 경우 (KS규격 기준)
TAP-BLIND=<MOD-DIAM> <hw-tapdrldia> <HOLE-DEPTH> <hw-tapdrldepth>;\
<hw-threaddesc> - 6H <HOLE-DEPTH> <hw-threaddepth>
를 `TAP-BLIND=<hw-threaddesc> TAP DP <hw-threaddepth>`로 변경한다.
두 번째, 탭과 드릴이 모두 관통인 경우 (KS규격 기준)
TAP-THRU(tt)=<MOD-DIAM> <hw-thrutapdrldia> <hw-thru>;\
<hw-threaddesc> - 6H <hw-thru>
를 `TAP-THRU(tt)=<hw-threaddesc> THRU`로 변경한다.
세 번째, 탭은 깊이가 있고 드릴이 관통인 경우 (KS규격 기준)
TAP-DRILLTHRU=<MOD-DIAM> <hw-tapdrldia> <hw-thru>;\
<hw-threaddesc> - 6H <HOLE-DEPTH> <hw-threaddepth>
를 `TAP-DRILLTHRU=<hw-threaddesc> TAP DP <hw-threaddepth>, DRILL THRU`로 변경한다.
이외에도, 탭 구멍에 카운터 싱크가 있는 경우에 대한 속성도 있기 때문에 잘 확인해서 수정해야 하며, 해당 속성 뒤에 줄 바꿈 된 추가 정보가 있다면, ` ;\ ` 표기해 넣어야지만, 줄 바꿈 된다.
그리고, 각 규격에 대한 탭 구멍의 정보도 조금씩 틀리기 때문에 직접 확인하면서 수정을 해야 하지만, `KS규격`만 이용한다면, 그것만 변경하면 된다.
calloutformat.txt 파일 다운로드
위 파일을 다운로드하여, 해당 폴더에 복사해 넣으시면, 특별하게 수정할 것 없이 바로 사용할 수 있다.
단, 저의 주관적인 관점에서 수정해 놓은 것이고, 모든 규격이 제대로 변경되었다고 볼 수 없기 때문에, 사용자가 직접 확인하시고, 수정할 부분은 수정해서 사용하기 바란다.
앞에서도 언급하였지만, 구멍에 관련한 표기법은 회사들마다 조금씩 틀리기 때문에 조건에 맞게 수정해서 사용하면 된다.
모든 수정이 끝났다면, 저장한 후, 솔리드웍스를 실행시켜 도면에서 구멍 속성 표시기를 이용하여 치수 기입하면, 변경된 사항으로 표시되는 것을 볼 수 있을 것이다.
저장할 때, `윈도우 보안 설정`으로 바로 저장할 수 없는 경우, 바탕화면에 저장했다가, 해당 폴더로 `복사`, `붙여 넣기` 해서 사용할 수 있다.
그리고, 중요한 것은 수정 전, 원본 파일은 필수로 백업해 두는 습관적인 일상은 필히 필요하다.ㅋ

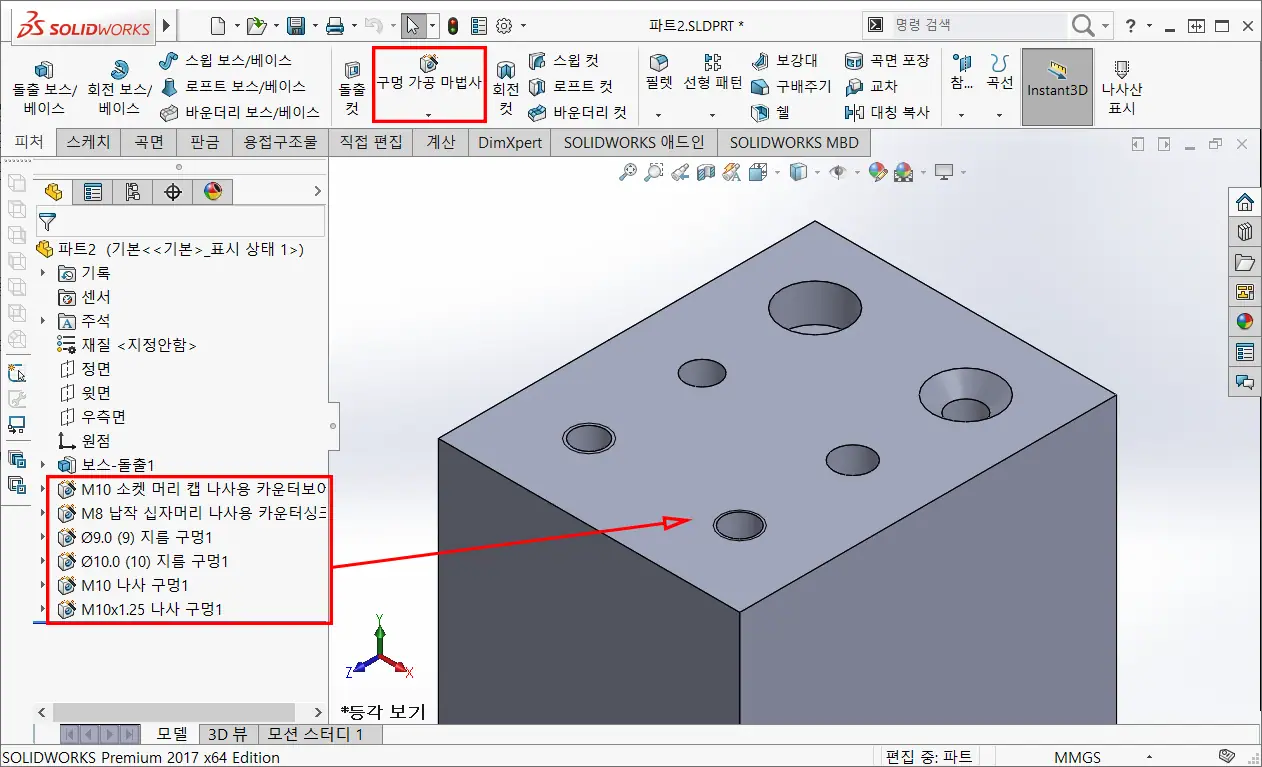

참고로, 솔리드웍스 도면에서 구멍 속성 표시기로 치수를 생성하고자 한다면, 파트 모델링할 때 구멍가공 마법사를 이용해서 구멍을 생성해야 한다.
이런 구멍을 돌출 컷이나 회전 컷으로 작성하면, 구멍 속성 표시기는 사용할 수 없으며, 일반적인 치수 기입 방법으로 치수를 적용해야 하고, 구멍 관련 치수 기입은 특별한 경우가 아니면, `평면`(구멍이 위로 보이는 방향)에 기입하는 것이 바람직하다.
여기까지, 솔리드웍스 구멍 속성 표시기 마음대로 변경할 수 있는 방법을 설명해 봤다.
크게 어렵지는 않은 데, 모르면 손발이 고생해야 하는 부분이라, 지금까지 일일이 수정했던 분이라면, 위와 같은 방법을 이용하거나 제공하는 파일을 다운로드하여 사용하는 것을 추천한다.
한글로 표시되기를 원한다면, 위 내용에서 영문으로 된 부분을 전부 한글로 변경하면 한글로 나타난다.
내용 추가 정보
위 내용에서 구멍 수량 표시를 기존 ISO표기법인 `수량 x 규격 값`을 KS 표기법인 `수량-규격 값`으로 변경하는 내용이며, 상기 설명한 `KS규격` 내용이 아닌, `JIS규격`을 이용한 내용이다.
- `calloutformat`을 열어 `JIS-COUNT-DELIMITER=x`를 `JIS-COUNT-DELIMITER=-`로 변경
- 도면의 문서 속성에서 제도 표준을 `JIS`로 변경
이렇게 하면 `6xM3`이 `6-M3`으로 적용된다.
